性能优势： 重型机架结构，三轴研磨齿条转动，高速，高精，重负载加工
适应板材： 亚克力、各种塑胶材料、电子绝缘材料、电木板、铜铝板、铝塑板等
行业应用： 亚克力制品、建筑装饰、工装治具、工程塑料、车辆内饰、铝加工行业等
型号：SR100
工作电压：AC380V / 50HZ / 3PH
可加工尺寸：1270mm * 2540mm * 100mm
横梁到工作台面距离：200mm
Z轴行程：450mm
最大加工速度：20m/min
最大空移速度：30m/min
重复定位精度：+ / - 0.05mm
驱动方式：X、Y研磨级斜齿齿条，Z轴采用高精度滚珠丝杆传动。
控制系统：
1、控制系统可选用维宏控制系统、新代系统、西门子系统
2、刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量，易懂的人机交互界面，让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户，避免了很多不必要的换算。
切削主轴：
1、主轴电机：意大利HSD 9KW ISO30
2、主轴转速：4000—24000RPM
3、夹头规格：SK16
4、冷却方式：采用免维护的独立风扇冷却，减少维修保养
5、主轴噪声：空转小于65分贝
工作台面：
1、工作台面采用酚醛复合材料板台面，以利于保证加工台面的平整度。
2、采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
3、由于真空切换频率极高，为提高使用寿命，减少故障，采用电磁阀控制
4、真空管道采用双重过滤，免因真空泵吸入切屑导致故障
排式刀库：
1、采用排式5刀位刀库
2、换刀速度块，带防护功能，防止灰尘及误操作，避免换刀故障
3、刀库安装在横梁上，有效减少换刀过程中工作台面移动，减少无谓的运动，延长机器寿命。
行业应用：

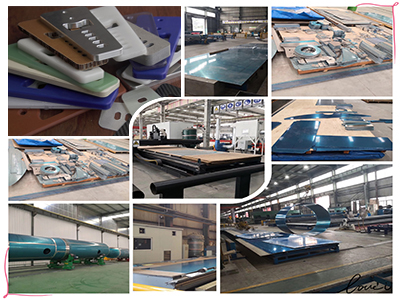

客户案例：
|
NO |
内容 |
|
规格 |
|
1 |
加工范围 |
X轴加工范围 |
1270mm |
|
Y轴加工范围 |
2540mm |
||
|
Z轴加工范围 |
100mm |
||
|
2 |
机床参数指标 |
X、Y、Z轴运动定位精度 |
0.05mm/300mm |
|
X、Y、Z重复定位精度 |
0.05mm |
||
|
最大空移速度 |
30m/min |
||
|
最大加工速度 |
20m/min |
||
|
机床总重量 |
约2500KG |
||
|
机床工作电压 |
AC380V/50HZ/3PH |
||
|
3 |
工作台 |
酚醛面板工作台 |
真空吸附台面 |
|
工作台载重量 |
1000KG |
||
|
4 |
数控系统 |
维宏专业数控系统 |
NK300CX |
|
5 |
换刀系统 |
排式 |
5刀位（可选盘式刀库） |
|
6 |
驱动电（交流伺服） |
X轴驱动电机 |
台达（可选安川、新代总线、西门子总线） |
|
Y轴驱动电机 |
台达（可选安川、新代总线、西门子总线） |
||
|
Z轴驱动电机 |
台达（可选安川、新代总线、西门子总线） |
||
|
电压 |
AC380 / 3PH |
||
|
7 |
电主轴（变频） |
主轴 |
意大利HSD风冷 （可选明特定制或意大利Hiteco） |
|
主轴转速 |
4000—24000RPM |
||
|
主轴功率 |
9 KW |
||
|
主轴锥孔 |
ISO30 |
||
|
主轴动平衡等级 |
G2.5 |
||
|
变频器 |
VFD |
||
|
8 |
导轨 |
X轨导轨 |
方形导轨(25mm) |
|
Y轴导轨 |
方形导轨(35mm) |
||
|
Z轴导轨 |
方形导轨(25mm) |
||
|
9 |
传动 |
X轴传动 |
YYC研磨级斜齿条 |
|
Y轴传动 |
YYC研磨级斜齿条 |
||
|
Z轴传动 |
TBI滚珠丝杆 |
